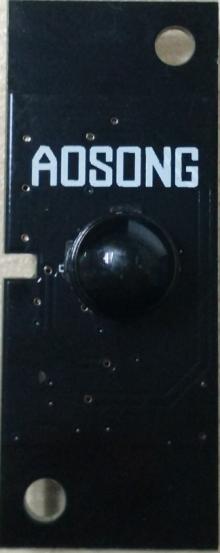

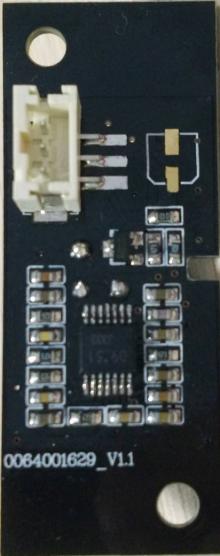

AG629红外人体感应模块

一、产品概述

AG629是基于红外线技术的自动控制模块，采用原装进口传感器设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。高低电压输出，使用方便，应该领域广泛。

二、物理特性

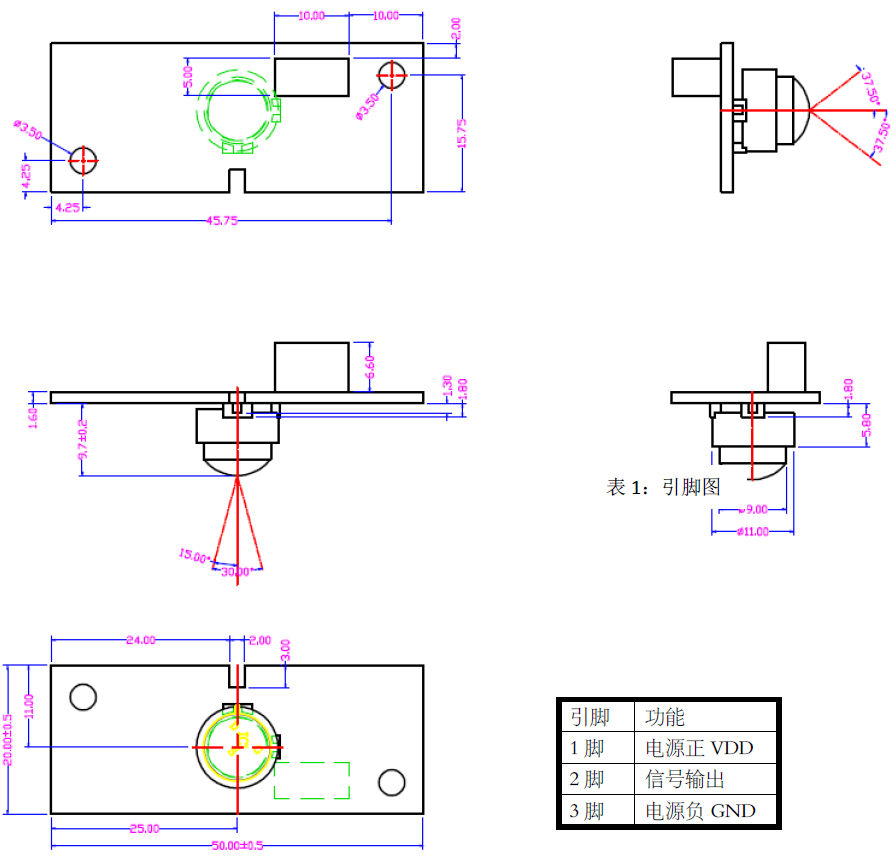

图1 产品尺寸图（单位：mm）

三、产品主要参数
工作电压（VDD）：直流3.0-5.5V
静态电流（IDD）：<1mA
输出(VOUT)：高VDD/低0V
工作环境温度(Topr)：-30℃～+70℃
相对湿度（RH）：<95%（不凝露）
贮藏温度(Tstg)：-40℃～+120℃
探测距离：0-3M

四、感知原理：
存在于自然界的物体，如人体、火焰、冰块等物都会发射红外线，但波长各不相同。人体温度为36～37oC，所发射的红外线波长为9～10μ m，属远红外区；400～700oC 的发热体，所放射出的红外线波长为3～5μ m，属中红外区。这个特点，加上信号处理，就可以检测到是否有人存在。大概原理框图如下：

五、信号输出

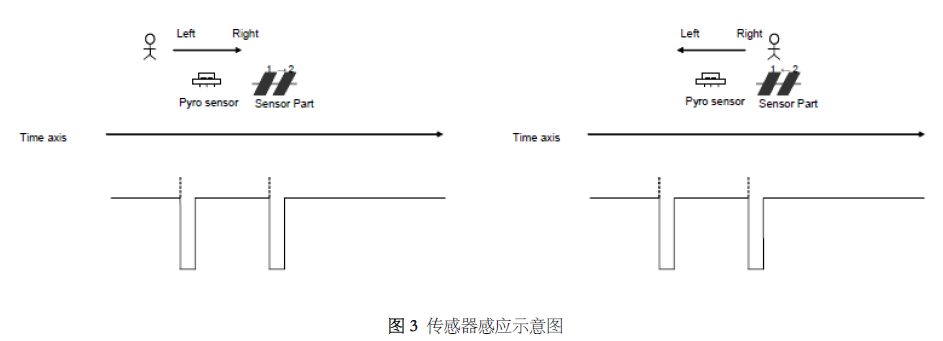

当有人或红外线发生装置在传感器的测试范围内移动一下，模块的输出端口会输出两个或两个以上的低电平，低电平持续时间小于1S，又恢复；当人或外线发生装置在传感器的测试范围内一直有动作时，模块的输出端口会不停的输出低电平脉冲，脉冲数量在于动作的次数；当人静止不动或不在探测范围内时，传感器一直输出高电平保持不变；下图为信号感应示意图：

1. 判定标准
当检测到传感器某个通道输出一个或者多个超过50ms的低电平信号，则认为该通道所对应的检测区域有人动作，不同温度段下面的输出波形会有不同，请以实际的测试，分不同温度段去判断。由于传感器不可豁免的会受到环境的干扰，所以后级处理模块信号时应当做适当的处理，在软件作相对应的信号处理，减少由于环境干扰导致误动作。 注：每个应用场景会有不同，请以实际的应用场景设置判断条件，以上仅为参考判断。

六、 特殊事项
1. 传感器上电时间为12S，前12秒电平为不定状态；
2. 传感器电平输出：当有人动作时，传感器会输出相应的低电平信号，低电平宽度时间不确定，触发个数也不确定。低电平的时间，及数量会随着温度的不同，以及距离的长短而进行相对应的变化；
3. 为了减少环境干扰误动作该产品安装时应避免安装在附近有热源，空调，风源，阳光直射等环境中；
4. 该模块的应用环境温度较高，接近于人体温度时，模块的检测灵敏度会大大减低；甚至于无法检测到人体动作；
5. 传感器不能有振动，如有振动传感器也会输入相对应的错误信号。
